為了防止非預期的熱灼傷，患者電路啟動時從手術電極和中性電極測試的高頻漏電流，根據其設計，應符合下列要求：

a)* 高頻漏電流

1) 中性電極以地為基準

患者電路對地絕緣，但中性電極利用一些元件(如電容)使其在高頻下以地為基準(參見圖103)，并能滿足BF型應用部分要求。當以下述方法試驗時，從中性電極經一個200Ω無感電阻流向地的高頻漏電流不應超過150mA。

圖例：

①手術電極連接器 ②中性電極連接器 ③監測器 C1不超過0.005μF

C2=C3不超過0.025μF Xc2和Xc3在工作頻率下不超過20Ω ZL在50HZ下不超過1Ω

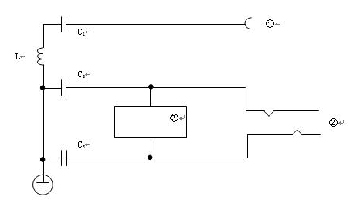

圖103 — 在工作頻率下中性電極以地為基準的患者電路示例

(參見19.3.101 a)1)和59.105)

用下面的試驗來檢驗是否符合要求：

試驗1——依次對帶有如圖104所示的電極電纜和電極的高頻手術設備的每一個輸出進行試驗。兩電纜間隔為0.5m，置于離接地導電平面上方1m的絕緣表面上。輸出端帶200Ω負載，高頻手術設備每一個工作模式以最大輸出設定運行，測量從中性電極經200Ω無感電阻流向地的高頻漏電流。

試驗2——高頻手術設備如試驗1布置，但200Ω負載電阻接在手術電極和高頻手術設備的接地端子之間，如圖105所示，測量從中性電極流出的高頻漏電流。

圖例：

①網電源 ②絕緣材料制作的臺板 ③高頻手術設備 ④手術電極

⑤中性電極，金屬或與同樣尺寸的金屬箔相接觸 ⑥負載電阻200Ω

⑦測試電阻200Ω ⑧高頻電流表 ⑨接地的導電平面

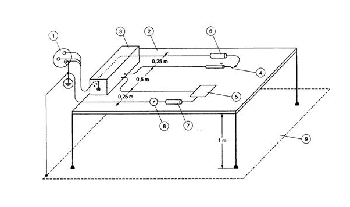

圖104 — 中性電極以地為基準、電極之間加載時測量高頻漏電流

圖例：

①網電源 ②絕緣材料制作的臺板 ③高頻手術設備 ④手術電極

⑤中性電極，金屬或與金屬箔接觸的同尺寸金屬 ⑥負載電阻200Ω

⑦測試電阻200Ω ⑧高頻電流表 ⑨接地的導電平面

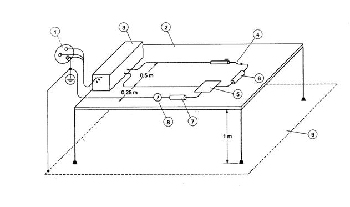

圖105 — 中性電極以地為基準，手術電極到地加載時測量高頻漏電流
